鹽霧實驗
實驗相關標準：
GB/T 2423.17； IEC 60068-2-11; GB/T 10125;
ISO 9227; ASTM B 117; GB.T 2423.18;
IEC 60068-2-52; ASTM B 368; MIL-STD-202;
1.所謂鹽霧的腐蝕
腐蝕是材料或其性能在環(huán)境的作用下引起的破壞或變質。大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕???分和腐蝕因素。鹽霧腐蝕就是一種常見和最有破壞性的大氣腐蝕。這里講的鹽霧是指氯化物的大氣，主要腐蝕??分是海洋中的氯化物鹽——氯化鈉，它主要來源于海洋和內地鹽堿地區(qū)。
鹽霧對金屬材料表面的腐蝕是由于含有的氯離子穿透金屬表面的氧化層和防護層與內部金屬發(fā)生電化學反應引起的。同時，氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態(tài)表面變成活潑表面。造成對產品極壞的不良反應。
2.適用范圍：
1）鋼鐵表面鍍銅+鎳+鉻或鎳+鉻;
2）銅或銅合金表面鍍鎳+鉻;
3）300系列或400系列不銹鋼表面鍍鎳+鉻;
4）鋁或鋁合金表面鍍銅+鎳+鉻;
5）鋅合金表面鍍銅+鎳+鉻;
6）塑膠電鍍件
3.人工模擬鹽霧試驗包括
1)中性鹽霧試驗（NSS試驗）是出現(xiàn)最早目前應用領域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調在中性范圍（6～7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。
2)醋酸鹽霧試驗（ASS試驗）是在中性鹽霧試驗的基礎上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。
3)銅鹽加速醋酸鹽霧試驗（CASS試驗）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的8倍。
4)交變鹽霧是一種綜合鹽霧試驗，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產品表面產生，也在產品內部產生。它是將產品在鹽霧和濕熱兩種環(huán)境條件下交替轉換，最后考核整機產品的電性能和機械性能有無變化。
4.鹽霧試驗標準及試驗結果的判定
A.標準是對重復性事物和概述所做的統(tǒng)一規(guī)定。鹽霧試驗標準是對鹽霧試驗條???，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對鹽霧試驗箱性能提出技術要求。同種產品采用那種鹽霧試驗標準要根據(jù)鹽霧試驗的特性和金屬的腐蝕速度及對鹽霧的敏感程度選擇。
B.鹽霧試驗的目的是為了考核產品或金屬材料的耐鹽霧腐蝕質量，而鹽霧試驗結果判定正是對產品質量的宣判，它的判定結果是否正確合理，是正確衡量產品或金屬抗鹽霧腐蝕質量的關鍵。
C．鹽霧試驗結果的判定方法有：評級判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計分析法。
1)評級判定法是把腐蝕面積與總面積之比的百分數(shù)按一定方法劃分成幾個級別，以某一個級別作為合格判定依據(jù)，它適合平板樣品進行評價；
2)稱重判定法是通過對腐蝕試驗前后樣品的重量進行稱重的方法，計算出受腐蝕損失的重量來對樣品耐腐蝕質量進行評判，它特別適用于對某種金屬耐腐蝕質量進行考核；
3)腐蝕物出現(xiàn)判定法是一種定性的判定法，它以鹽霧腐蝕試驗后，產品是否產生腐蝕現(xiàn)象來對樣品進行判定，一般產品標準中大多采用此方法；腐蝕數(shù)據(jù)統(tǒng)計分析方法提供設計腐蝕試驗分析腐蝕數(shù)據(jù)、確定腐蝕數(shù)據(jù)的置信度的方法，它主要用于分析、統(tǒng)計腐蝕情況，而不是具體用于某一具體產品的質量判定。
中性鹽霧和酸性鹽霧使用范圍
中性鹽霧試驗適用于金屬及其合金、金屬覆蓋層、有機覆蓋層、陽極氧化膜；乙酸鹽霧試驗和銅加速乙酸鹽霧試驗適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層，也適用于鋁的陽極氧化膜。
交變鹽霧使用范圍
適用于預定耐受含鹽大氣的元件或設備，其耐受程度隨選用的嚴酷等級而定。鹽能降低金屬零件或非金屬零件的性能。金屬材料鹽霧腐蝕的機理是電化學腐蝕，而對非金屬材料的降解作用卻是由鹽與材料復雜的化學反應所引起的。腐蝕速率在很大程度上取決于對試驗樣品表面供應的含氧鹽溶液的量、樣品的溫度和環(huán)境的溫濕度。
交變鹽霧測試后樣品是否馬上進行功能測試？
不能，做交變鹽霧測試一般都是電子產品，需要等樣品干燥一段時間后才能進行功能測試，避免樣品短路燒機。時間視樣品特性，由客戶確定。
中性鹽霧、醋酸鹽霧、銅加速乙酸鹽霧測試條件的差異
中性鹽霧：試驗箱溫度35℃，溶液濃度5%NaCl（質量百分比），pH值6.5~7.2（35℃時）；
酸性鹽霧：試驗箱溫度35℃，溶液濃度5%NaCl（質量百分比），pH值3.1~3.3（35℃時）；
銅加速乙酸鹽霧：試驗箱溫度50℃，溶液濃度5%NaCl（質量百分比），pH值3.1~3.3（35℃時），加0.26g/L氯化銅。
鹽霧測試需要哪些條件
哪種鹽霧，試驗箱溫度，溶液濃度，測試時間，樣品大小，測試中擺放狀態(tài)是否有特殊要求，是否需要判定等級。
鹽霧測試樣品的寄存要求
避免磕碰，損傷樣品表面鍍層或涂層等。避免用手直接接觸樣品，最好戴手套，以免汗液腐蝕樣品。存放環(huán)境要求在標準實驗室濕度下--溫度15~35℃，相對濕度45~75%RH。
鹽霧測試時間能否等效實際使用時間？（例如鹽霧測試一天相當于外面使用一年）
不能，由于影響金屬腐蝕的因素很多，單一的抗鹽霧性能不能代替抗其他介質的性能，所以測試獲得的試驗結果不能作為被試材料在所有使用環(huán)境中抗腐蝕性能的直接指南。同時，各種材料在試驗中的性能也不能作為這些材料在使用中的耐蝕性的直接指南。
盡管如此，鹽霧測試仍可作為檢驗被試材料有或無防蝕性能的一種方法。
鹽霧等級判定有哪幾個標準？
主要有GB/T 6461、ISO 10289，共分為11個等級（0~10）；ASTM D 1654
鹽霧評級中保護評級與外觀評級的差別
保護評級表示覆蓋層保護基體金屬免遭腐蝕的能力；外觀評級是描述試樣的全部外觀，包括由暴露所導致的所有缺陷。評級主要針對的是保護評級。

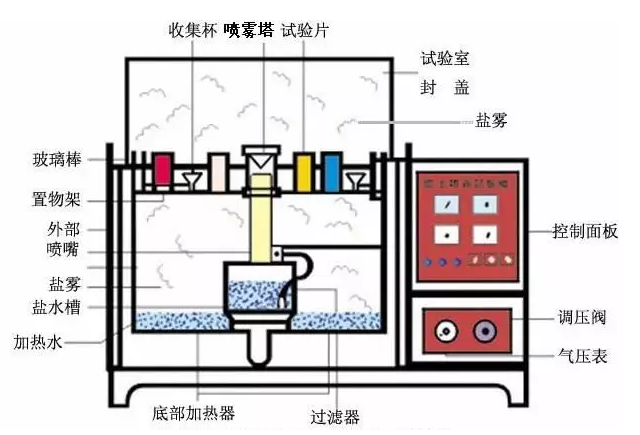

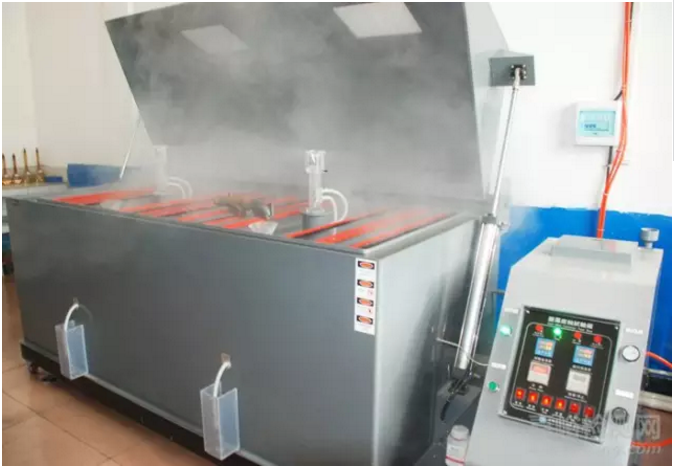

.jpg)
